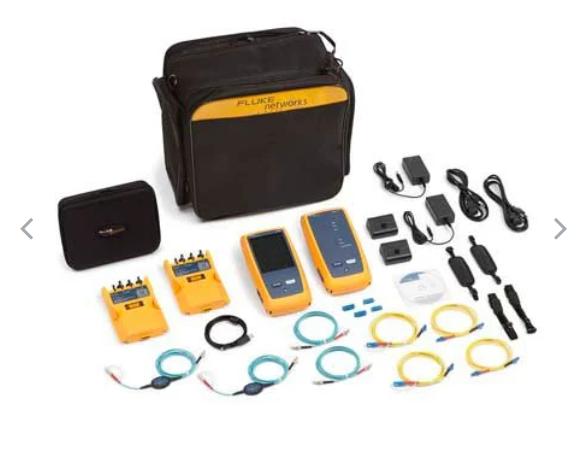

福祿克FLUKE CertiFiber?光纖損耗測試套件
產品亮點
可加速光纖認證過程中的每一個步驟
光纖損耗測試套件的認證時間極短－三秒內在兩個波長上完成兩根光纖的測試。
符合 ANSI/TIA 和 ISO/IEC 環型通量的合規性要求
搭配 OptiFiber? Pro OTDR 使用時，可整合 1 層（基本）/ 2 層（擴展）測試和報告
ProjX? 管理系統確保所有的作業正確、高效地完成
光纖損耗測試套件提供根據產業標準或定制測試限值進行的自動通過/失敗分析
概述

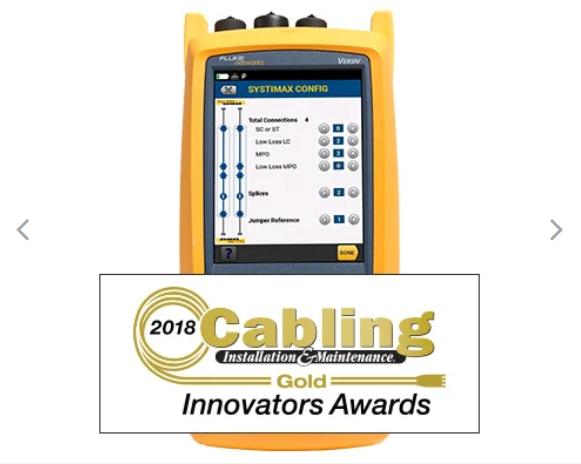

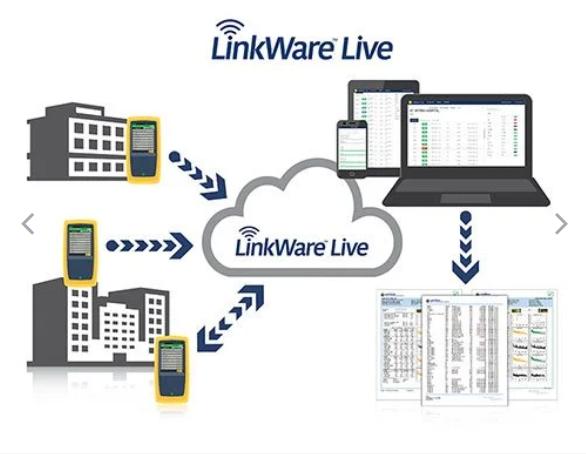

CertiFiber Pro 光損耗測試工具可提高光纖認證的效率。Taptive 用戶界面可簡化設定、消除錯誤并加速故障排除。參考設置向導能確?；鶞试O置正確并避免“負損耗”錯誤。CertiFiber Pro 光纖損耗測試套件 (OLTS) 以面向未來的 Versiv 平臺為基礎，配合 OptiFiber Pro 模塊使用時，可整合 1 層（基本）/ 2 層（擴展）測試和報告。并提供銅纜認證、 Wi-Fi 分析以及以太網故障診測模塊。分析測試結果并使用 LinkWare 管理軟件創建專業的測試報告。

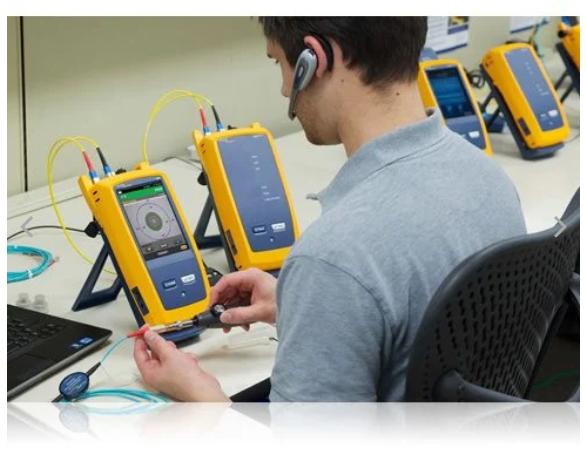

CertiFiber Pro 光纖損耗測試套件 (OLTS) 的雙端光纖檢測功能可讓您在一秒內檢測并認證光纖鏈路兩端的連接器端面，保證高效完成任務。該雙端光纖檢查功能能夠自動進行通過/失敗認證，排除了光纖檢測中的人為猜測，任何人都可以成為光纖檢測專家。
特性
規格
功率表規格
輸入連接器
可互換的接頭適配器（LC 標準、SC、ST 和 FC 可選）
探測器類型
InGaAs
波長
850 nm、1300 nm、1310 nm、1550 nm
功率測量范圍
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波長）
功率測量的不確定性1,2
< +/- 5% +/- 32 pW
測量的線性度3
< ± 0.1 dB
重新校準周期
一年
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）
1. +/- 100 pW @ 850 nm 2。在以下條件下：光功率水平 100 μW (-10 dBm)，連續波 (CW)，吸收功率 850 nm 和 1310 nm。發散光束，50/125 μm 時 NA = 0.20，9/125 時 μm NA = 0.14。環境溫度 23° ± 1°C。帶陶瓷插芯的 SC/UPC 連接器。5 分鐘預熱后。符合 NIST 的要求。3. 850 nm 和 1310 nm 時為 -3 dBm 至 -55 dBm。環境溫度 23° ± 1°C。5 分鐘預熱后。
損耗/長度規格
技術規格
CertiFiber Pro 多模模塊
CertiFiber Pro 單模模塊
測試速度（不包括參考設置時間）
智能遠端模式：< 3 秒 （2 波長，單向，自動波長檢測）
遠端信號源模式：≤ 2 秒 （2 波長，單向，自動波長檢測）
環回模式：≤ 2 秒 （2 波長，單向，自動波長檢測）
智能遠端模式：< 3 秒 （2 波長，單向，自動波長檢測）
遠端信號源模式：≤ 2 秒 （2 波長，單向，自動波長檢測）
環回模式：≤ 2 秒 （2 波長，單向，自動波長檢測）

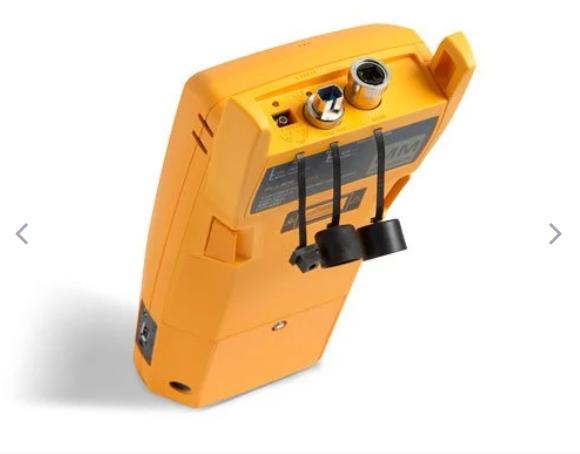

輸入/輸出連接器
可互換的接頭適配器（LC 標準、SC、ST 和 FC 可選）
可互換的接頭適配器（LC 標準、SC、ST 和 FC 可選）
發射條件1,2
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合規性要求的環通量
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合規性要求的環通量
所測光纖類型
50/125 μm 或 62.5/125 μm
單模
光源類型和波長
LED 光源 850 nm ± 30 nm 1300 nm ± 20 nm
Fabry-Perot 激光二極管 1310 nm ± 20 nm 1550 nm ± 30 nm
最大測量長度
12 km
130 km
長度測量的準確性
± 1.5 m ± 長度的 1 %
± 1.5 m ± 長度的 1 %
輸出功率（額定）
≥ -24 dBm，EF-TRC
≥ -4 dBm
輸出功率穩定性3
8 小時內 ± 0.05 dB，15分鐘內 ± 0.03 dB
8 小時內 ± 0.1 dB，15分鐘內 ± 0.08 dB
1. EF-TRC 2 輸出。EF 測量設備之間可能存在差異，但 EF 合規性的置信因數3可能為 95%。15 分鐘預熱后與功率水平有關 – 常溫
損耗/長度規格（待續）
光源波長
850 nm、1300 nm、1310 nm、1550 nm
功率測量范圍
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波長）
功率測量的不確定性1，2
< +/- 5% +/- 32 pW
測量的線性度3
< ± 0.1 dB
重新校準周期
一年
1. +/- 100 pW @ 850 nm 2。在以下條件下：光功率水平 100 μW (-10 dBm)，連續波 (CW)，吸收功率 850 nm 和 1310 nm。發散光束，50/125 μm 時 NA = 0.20，9/125 時 μm NA = 0.14。環境溫度 23° ± 1°C。帶陶瓷插芯的 SC/UPC 連接器。5 分鐘預熱后。符合 NIST 的要求。3. 850 nm 和 1310 nm 時為 -3 dBm 至 -55 dBm。環境溫度 23° ± 1°C。5 分鐘預熱后。
所選規范
可視故障定位器 (VFL)
標題
要求
輸出功率
>-5 dBm <0 dBm SMF-28 單模光纖連續波 SC/UPC 連接器
工作波長
650 nm 額定
輸出模式
連續波
脈沖模式（2 Hz - 3 Hz 閃爍頻率）
接頭適配器
2.5 mm 通用
激光安全
II 類 CDRH
超過操作溫度范圍
環境規格
標題
要求
操作溫度
-10° C 至 45° C
貯存溫度
-10° C 至 +60° C
相對工作濕度
% 相對濕度，無冷凝
0 % - 90 %，32 °F - 95 °F (0° C - 35° C)
0 % - 70 %，95 °F - 113 °F (35° C - 45° C)
振動
隨機、2 g、5 Hz-500 Hz
沖擊
1 米跌落試驗（無論是否帶有模塊和適配器）
安全
CSA C22.2 No. 1010.1：1992
EN 61010-1 第 1 版 + 第 1 次修訂，2
污染等級
2
海拔
工作時：4,000 米；貯存時：12,000 米
EMC
EN 61326–1
